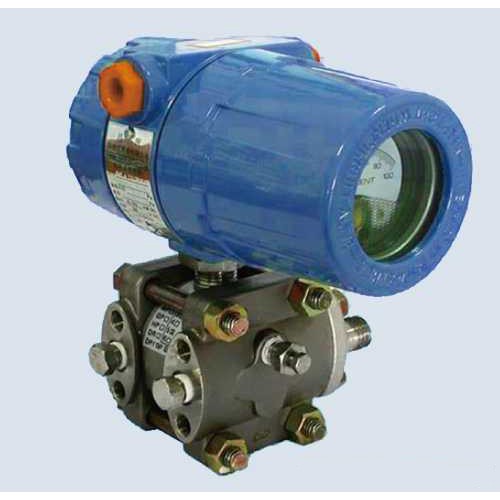

SWP-T51 系列差壓變送器

   0 評論  |  寫評論
品牌: 春輝
分類: 壓力變送器
型號: 1LFC5J
訂貨號: CHWD748588
預計出貨日: 3 個工作日



產品說明:
      SWP-T51系列差壓變送器采用世界先進技術開 發制造的具有優越性能的新型差壓變送器，采用完全密封的δ室作為傳感元件，無機械運動部件從而 提高了可靠性。差壓變送器可以精確地測量低表壓、 真空、液位、比重和流量。廣泛應用于石油、化工、 紡織、電力、食品、造紙、藥業等工業領。
技術特點
精度高，穩定性好
二線制。
小型化，重量輕，堅固抗振
量程，零點外部連續可調
無機械運動部件，工作可靠，維護簡便
單向過載保護特性好
全系列統一結構，零部件互換性強
防爆結構，全天候使用
工作原理
被測介質的高低壓力分別進入測量元件的高低壓室，作用于隔離膜片上，填充液把兩隔離膜片的壓
力信號傳送到中心測量膜片上，中心測量膜片是一個張緊的彈性元件，作用在其上的兩側壓力差使中心 測量膜片產生一個對應于壓力差的變形，其變形位移與所測壓力差成正比，這個位移使電容極板產生相應的電容變化，電子線路檢測到這一電容變化并放大轉換成對應的電流信號。如果低壓室通大氣，高壓室接被測介質這時就可測得介質的相對壓力。同樣，如果低壓室為真空，高壓室接被測介質這時就可測得介質的絕對壓力。
電路原
電氣連接

技術參數

測量介質　　液體、氣體和蒸氣
測量范圍　　0-0.16KPa至0-40MPa
工作電壓　　12-45 V DC（一般使用24 V DC）
輸出信號　　4-20 mA DC
防爆等級　　隔爆型ExdⅡBT5
本質安全型ExiaⅡCT6
量程和零點　外部連續可調
正負遷移　　正向最大遷移率為最小校調量程的500%
負向最大遷移率為最小校調量程的600%
阻尼　　　　充硅油時，0.25~1.67 S連續可調
啟動時間　　2 S
溫度范圍　　環境溫度-20~85℃
介質溫度-40~100℃（法蘭式充高溫硅油時15~315℃）
貯存溫度-40~100℃
精度　　　　0.2　0.5
溫度影響　　±0.2%/10K
靜壓影響　　微差壓≤±10%
差壓　≤±0.5%
高靜壓≤±2.0%
結構材料　　隔離膜片　　不銹鋼316L　哈氏合金C276 蒙耐爾合金　鉭
排放閥　　　不銹鋼316L　哈氏合金C276　　 蒙耐爾合金 鉭
法蘭和接頭　碳鋼鍍鎳　 不銹鋼316L　　哈氏合金C276　蒙耐爾合金
O型密封圈　氟橡膠　 丁腈橡膠　　　灌充液　　　硅油或惰性油
螺栓　　　　碳鋼鍍鎳　　 外殼　　　鋁合金　防護等級IP65
引壓連接件　法蘭NPT1/4中心距54mm
接頭NPT1/2或M20×1.5陽螺紋
球錐面密封，帶接頭時中心距50.8、54、57.2mm
信號線連接孔G1/2
重量　　　　約5.4Kg

產品系列規格

序號
名稱　
型號
測量范圍
最大工作壓力（MPa）
精度等級
1
基本性差壓變送器
SWP-51DP
0-1~6KPa
6.9
0.2
0-6 KPa ~1MPa
14
0.5
2
高靜壓型差壓變送器
SWP-T51HP
0-6 KPa ~2.5MPa
32
0.25
0.5
3
微差壓型差壓變送器
SWP-T51DR
0-125~1250Pa
6.0
0.5
4
差壓流量變送器
SWP-T51DL
0-1~6KPa
6.9
0.25
0-6~250KPa
14
0.5
5
遠傳差壓變送器
SWP-T51DP
0-6~250KPa
　　
0.5
遠傳壓力變送器
SWP-T51GP
0-0.16~10MPa
6
相對壓力變送器
SWP-T51GP
0-1KPa~40MPa
　　
0.25
0.5
7
絕對壓力變送器
SWP-T51AP
0-6KPa~10MPa
　　
0.25
0.5
8
液位變送器
SWP-T51LT
0-6KPa~1MPa
2.5
0.25
0.5

變送器型號命名

型號
代碼
說明
SWP-T51
□
□
□
□
□
 　　
品種
DP
         差壓變送器
HP
         高靜壓差壓變送器
DP
         微差壓變送器
DL
         √ΔP差壓流量變送器
AP
         絕對差壓變送器
GP
         壓力變送器
LT
         法蘭式差壓變送器
DP/GP
         遠傳差壓、壓力變送器
量程范圍
2
       0-125~1250Pa
3
       0-1~6KPa
4
       0-6~40KPa
5
       0-40~250KPa
6
       0-0.16~1MPa
7
       0-0.4~2.5MPa
8
       0-1.6~10MPa
9
       0-6~25MPa
0
       0-10~40MPa
輸出
E
     4~20mA DC
F
     4~20mA DC（DR專用）
J
     4~20mA DC 輸出為√ΔP
S
     智能
結構材料
　　　　　　　　

法蘭接頭
排氣/排氣閥
隔離膜片
灌充液體
22

316不銹鋼
316不銹鋼
316不銹鋼
硅油
23

316不銹鋼
316不銹鋼
哈氏合金C-276
24

316不銹鋼
 &
